อุปกรณ์ที่ใช้
1. Raspberry Pi 3 Model B+
2. Micro SD Card Class 10 16GB + Card Adapter
3. 5V 2.1A Power Adapter + MircoUSB
4. จอ Monitor แบบมีสายเชื่อมต่อ HDMI
5. HDMI to VGA Adapter สำหรับต่อ Raspberry Pi กับ Monitor
6. USB Keyboard
7. USB Mouse
8. คอมพิวเตอร์ PC / Laptop

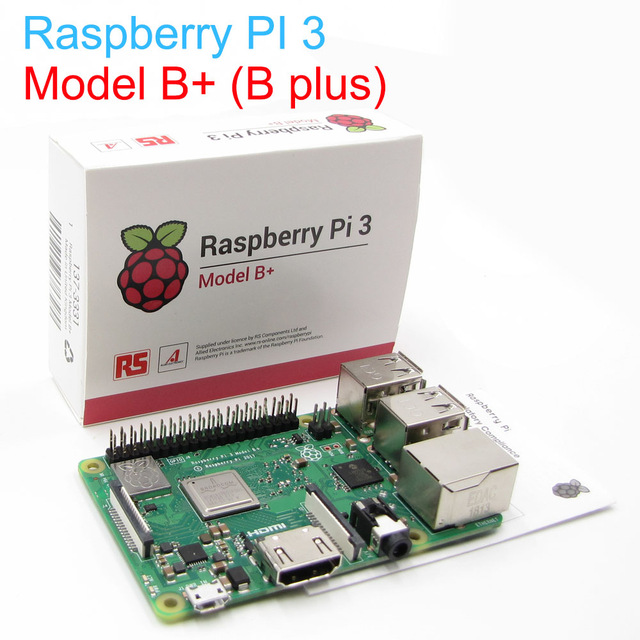

บอร์ด Raspberry Pi (ออกเสียงว่า ราส-เบอร์-รี่-พาย) Model B+ (โมเดล บี พลัส) คือ บอร์ดคอมพิวเตอร์ขนาดเล็ก ที่ถูกพัฒนาขึ้นโดย Raspberry Pi Foundation มีคุณสมบัติเด่น คือ ติดต่อ และ ความคุมอุปกรณ์อิเล็กทรอนิกส์ได้
Raspberry Pi ไม่มีหน่วยความจำแบบแฟลชเมมโมรี ดังนั้นจำเป็นที่จะใช้ SD Card ภายนอก ซึ่งหากเปรียบเทียบกับคอมพิวเตอร์ SD Card นี้ก็จะเปรียบเสมือนฮาร์ดดิสก์นั่นเอง การลงระบบปฏิบัติการ OS รวมถึงการโปรแกรมหรือข้อมูลต่างๆ จะถูกจัดเก็บไว้ใน SD Card นี้ทั้งหมด ดังนั้นความเร็วในการสื่อสารรวมถึงคุณภาพของ SD Card ก็เป็นสิ่งที่ต้องคำนึงถึง ซึ่งโปรเจคนี้เลือกการ์ดที่เป็น Class 10 ที่ความจุ 16GB เพื่อให้การใช้งาน Raspberry Pi มีประสิทธิภาพมากที่สุด
การจะใช้งาน บอร์ด Raspberry Pi นั้น ขั้นแรกจะต้องลงปฏิบัติการ Linux ให้กับบอร์ด Raspberry Pi เสียก่อน ซึ่งในโปรเจคนี้จะใช้ระบบปฏิบัติการ Raspbian (ราสเบียน) น่าจะมาจากคำว่า Raspberry + Debian เป็นระบบปฏิบัติการที่มีรากฐานมาจากระบบปฏิบัติการ Debian (เดเบียน) ซึ่งแตกตัวออกมาจากระบบปฏิบัติการ Linux โดยได้รับการออกแบบให้รันบนฮาร์ดแวร์ Raspberry PI ดังนั้น คำสั่งต่างๆ ของ Raspbian จึงจะเหมือนกับคำสั่งที่มีใช้งานบนระบบปฏิบัติการ Linux รวมทั้ง Ubuntu เกือบทั้งหมด จะมีแตกต่างกันบ้างเล็กน้อยเท่านั้น
ในใช้งาน บอร์ด Raspberry Pi นั้น Raspbian (ราสเบียน) เป็น OS ที่ได้รับความนิยม เนื่องจากใช้งานง่าย มี x-windows ติดต่อกับผู้ใช้ได้ง่าย, มี Application และ เครื่องมือบางอย่างติดตั้งมาให้แล้ว และยังได้ติดตั้ง Python 3 (IDLE) และ RPi.GPIO (โมดูลสำหรับอินเตอร์เฟสกับพอร์ต GPIO ของ Raspberry Pi) มาไว้เรียบร้อยในตัวแล้ว
ซึ่งตัวอย่างในการทำงานนี้จะเป็น คอมพิวเตอร์ ระบบปฏิบัติการ Windows 7
ขั้นตอนการติดตั้ง Linux เวอร์ชั่น Raspbian
1. ดาวน์โหลดไฟล์ระบบปฏิบัติการ Raspbian สามารถดาวน์โหลดได้จากลิงค์
https://www.raspberrypi.org/downloads/raspbian/

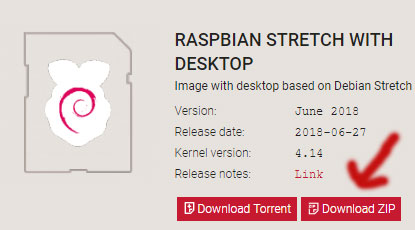

เลือก RASPBIAN STRETCH WITH DESKTOP (ขนาดไฟล์ 1.62 GB)
เลือก Download ZIP
*** ใช้ในเวลา ในการดาวน์โหลด ประมาณ 2 ชั่วโมง ขึ้นอยู่กับความเร็วอินเตอร์เน็ตด้วย ***
แนะนำดาวน์โหลดที่ drive.google.com 2018-06-27-raspbian-stretch.zip
2. คลายซิบ ให้เป็นไฟล์ Image (*.img) โดยโปรแกรม WinRar หรือ WinZip
เปิดไฟล์ Raspbian ที่เราดาวน์โหลดมา
ไปที่ Extract To
เลือกโฟลเดอร์ ที่ต้องการเก็บไฟล์ไว้ (ในตัวอย่างเป็น 2018-Raspberry)
โปรแกรมจะทำการคลายซิบ เป็นไฟล์ Image (*.img) ไปยัง โฟลเดอร์ ที่เราเลือกไว้
เมื่อเข้าไปดูที่ โฟลเดอร์ จะพบ Raspbian ที่เป็นไฟล์ Image (*.img)
3. ติดตั้งโปรแกรม SD Card Formatter 5.0 ใช้สำหรับ Format Disk สามารถดาวน์โหลดได้จากลิงก์
https://www.sdcard.org/downloads/formatter_4/eula_windows/
จากนั้นให้คลิกปุ่ม Accept โปรแกรม SD Formatter โปรแกรมจึงจะดาวน์โหลดสู่ คอมพิวเตอร์ของเรา
ให้เสียบ Micro SD Card เข้าไปใน Card Adapter
Card Adapter ที่มี Micro SD Card อยู่ด้านใน
แล้วจึงเสียบ Card Adapter ที่บรรจุ Micro SD Card ใส่ในช่องซ็อกเก็ตของคอมพิวเตอร์ PC (ดันจนกระทั่งมีเสียงคลิก)
แล้วทำการ Format , Micro SD Card โดยใช้โปรแกรม SD Card Formatter
ถ้าเสียบ Card Adapter ที่บรรจุ Micro SD Card ได้ถูกต้อง ที่ Select card จะมี ไดรฟ์ ให้เลือก ในตัวอย่างจะเป็น ไดรฟ์ F:/
เลือก Quick format และที่ Volume label ในตัวอย่างตั้งชื่อเป็น Robot
คลิก Format
คลิก Yes
คลิก OK ถึงขั้นตอนนี้การ Format SD Card ของเรานั้นเสร็จสมบูรณ์แล้ว ให้ปิดโปรแกรมลงไป
4. ติดตั้งโปรแกรม Win32 Disk Imager ใช้สำหรับเขียนไฟล์ระบบปฏิบัติการที่เป็นไฟล์ Image (*.img) ลงบน Micro SD Card สามารถดาวน์โหลดได้จากลิงก์
http://sourceforge.net/projects/win32diskimager/
เมื่อติดตั้งโปรแกรมเสร็จแล้ว
ให้เขียนไฟล์ image ระบบปฏิบัติการ Raspbian ทีเราทำการคลายซิบ เป็นไฟล์ Image (*.img) แล้ว ลง ไปใน Micro SD Card
โดย Browse เลือกไปยัง โฟลเดอร์ที่เราเก็บไฟล์ Image (*.img) ระบบปฏิบัติการ Raspbian ไว้ (จากการทำงานในข้อที่ 2)
เลือก Device ที่จะเขียน ไฟล์ image ลงไป ก็คือ Device ที่เสียบ Micro SD Card อยู่ ในตัวอย่างเป็นไดรฟ์ F:\
คลิกปุ่ม Write
จะปรากฏหน้าต่างยืนยัน ให้คลิกปุ่ม Yes
โปรแกรมจะเริ่มเขียนไฟล์ image ระบบปฏิบัติการ Raspbian ลง ไปใน Micro SD Card
หน้าต่างแสดงเมื่อเขียนไฟล์ image ระบบปฏิบัติการ Raspbian สำเร็จ คลิก OK แล้วปิดโปรแกรมลงไป
ดัน Card Adapter จนกระทั่งมีเสียงคลิก เพื่อนำ Card Adapter ที่มี Micro SD Card อยู่ด้านใน ออกมาจากคอมพิวเตอร์ PC ของเรา
5. นำ Micro SD Card ออกจาก Card Adapter แล้วเสียบลงในช่องซ็อกเก็ต Micro SD Card Slot ของบอร์ด Raspberry Pi โดยมีขั้นตอนดังนี้
Card Adapter ที่มี Micro SD Card อยู่ด้านใน
ถอด Micro SD Card ออกจาก Card Adapter
เสียบ Micro SD Card ลงในช่องซ็อกเก็ต Micro SD Card Slot ที่อยู่ด้านล่างของบอร์ด Raspberry Pi
ดัน Micro SD Card เข้าในช่องซ็อกเก็ต Micro SD Card ของบอร์ด Raspberry Pi
กลับสู่ด้านบนของบอร์ด Raspberry Pi
 |
การต่อใช้งาน Raspberry Pi 3 Model B+
|
6. เสียบ Keyboard เข้ากับ Quad USB Ports ของบอร์ด Raspberry Pi
7. เสียบ Mouse เข้ากับ Quad USB Ports ของบอร์ด Raspberry Pi
8. เสียบ Monitor เข้ากับ HDMI Port ของบอร์ด Raspberry Pi
 |
| สายแปลงสัญญาณ HDMI to VGA |
8. ป้อนแหล่งจ่าย 5V 2.1A Power Adapter + MircoUSB เข้ากับ 5V Micro USB ของบอร์ด Raspberry Pi
 |
| 5V 2.1A Power Adapter + MircoUSB |
ที่จอภาพ จะแสดง ระบบปฏิบัติการ Raspbian และหน้าต่างให้เริ่มตั้งค่าเริ่มต้น
คลิกที่ Cancel ไปก่อน
การตั้งค่า Keyboard
ไปที่ Menu -> Preferences -> Mouse and Keyboard Settings
คลิกแท็บ Keyboard
คลิก Keyboard Layout
ที่ Layout และ Variant ให้เปลี่ยน จาก English (UK) เป็น English (US) แล้ว คลิก OK
ถึงขั้นตอนนี้ แสดงว่า บอร์ด Raspberry Pi ของเรานั้น ได้ติดตั้ง ระบบปฏิบัติการ Raspbian สําเร็จแล้ว และ ตั้งค่า Keyboard เพื่อรอการใช้งานในขั้นตอนต่อไป
